SIGMABALK

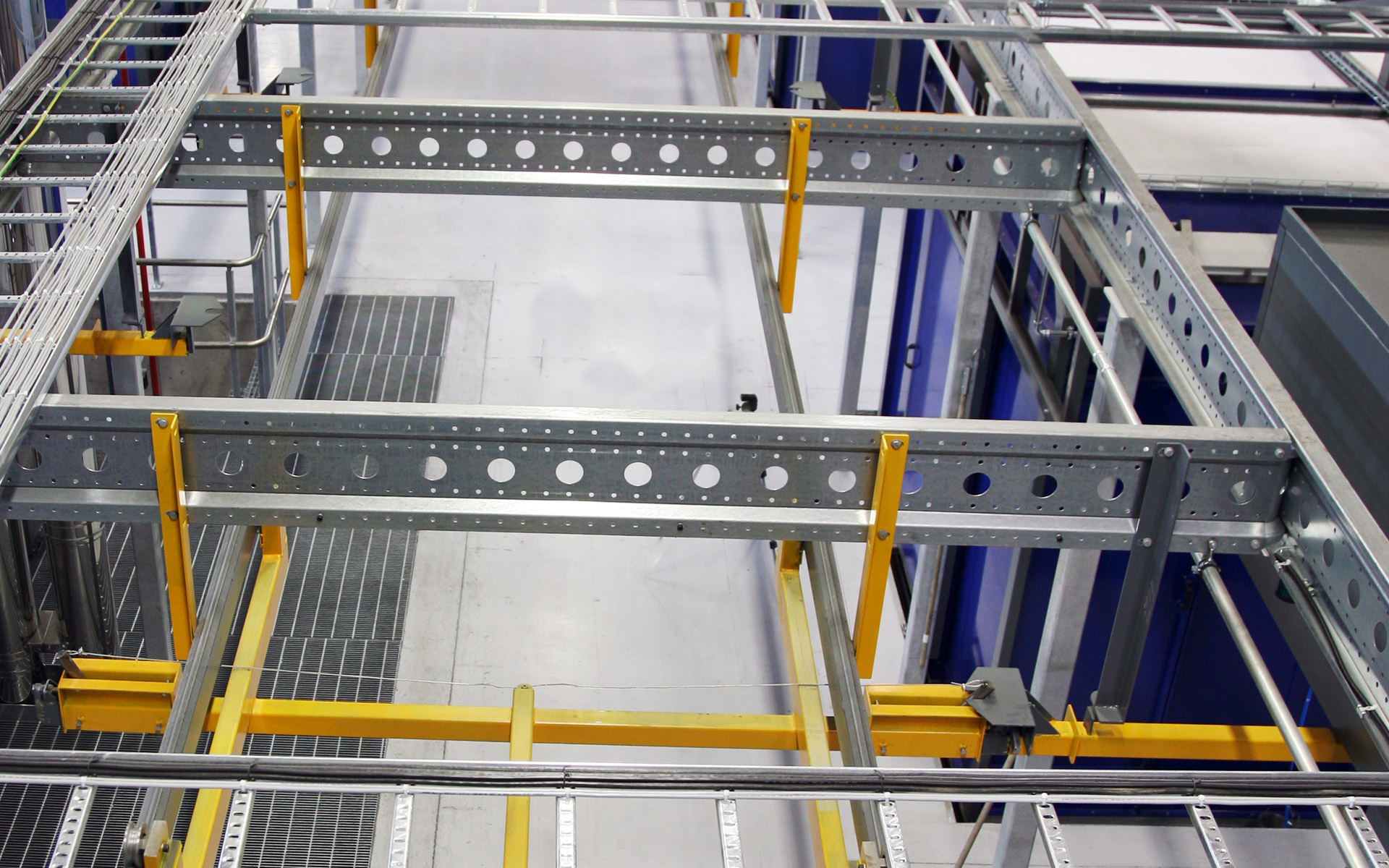

Weland Sigmabalk är en bärbalk med låg vikt och hög hållfasthet. Ett lämpligt användningsområde är exempelvis till entresolplanskonstruktioner.
Weland Sigmabalk är en profil med låg vikt och hög hållfasthet. Sigmabalken är mycket lämplig t.ex. till entresolplanskonstruktioner.

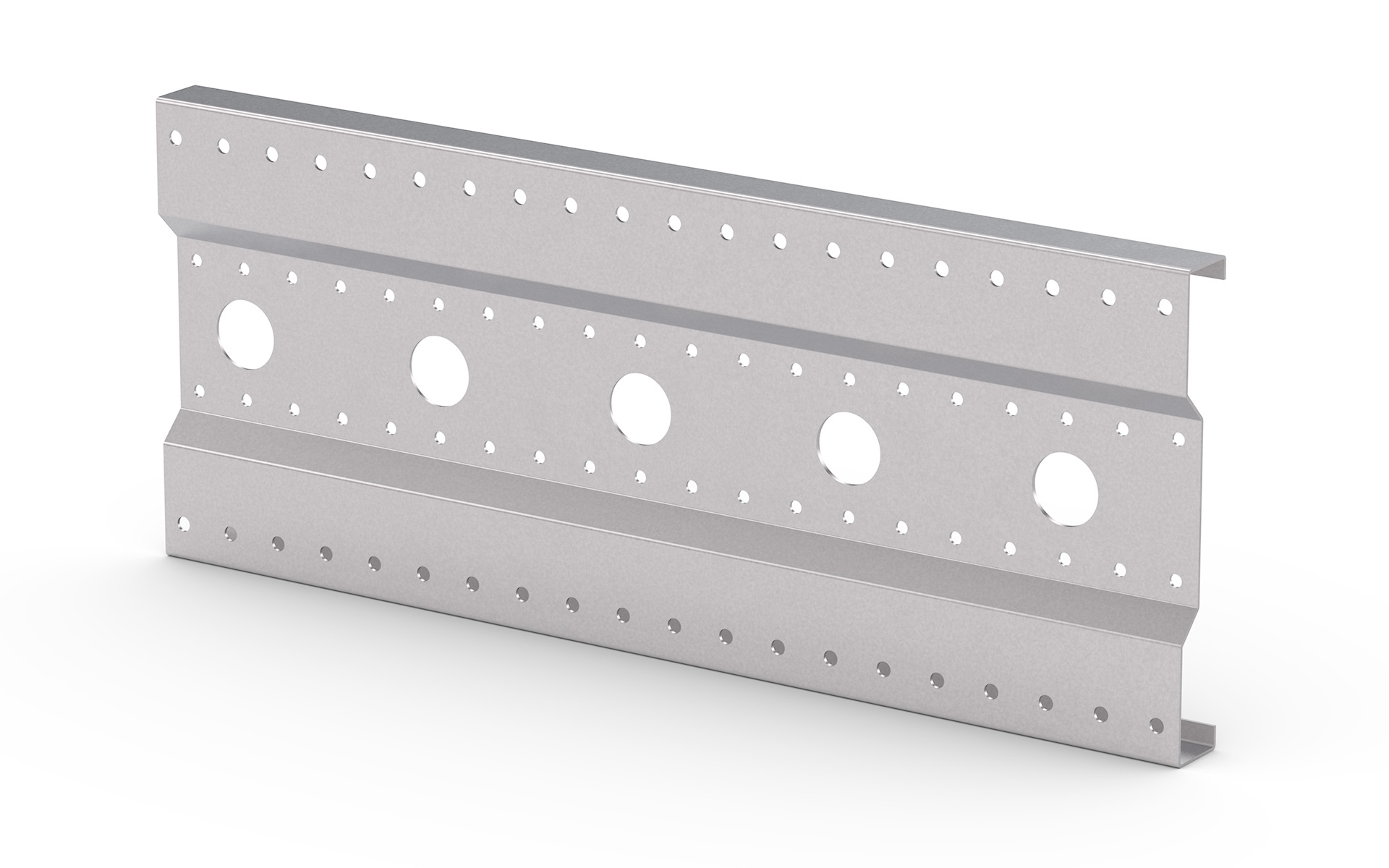

Sigmabalk
Sigmabalken tillverkas med sträckgräns 350 n/mm2. De galvaniseras enligt ZM310 och finns i en rad olika standardhöjder, godstjocklekar och längder och kan användas både inomhus och utomhus utan någon ytterligare ytbehandling.
Balkarna har stansade hål med en delning på 50 mm som är anpassade till våra montagebeslag och räckessystem. Det innebär att montaget går snabbt och enkelt, helt utan svetsning. En annan stor fördel är att Sigmabalkarna är så lätta att du sällan behöver anlita lyfthjälp. Vår lättaste modell väger under 6 kg/lpm. Dessutom finns större hål i centrum på balken för el och rördragning.
Se dokumentation längre ner på sidan för tvärsnittsdata.
Utförande: Galvaniseras enligt ZM310.
| Balkhöjd (mm) | Godstjocklek (mm) | Art.nr. | Lagerförd |
|---|---|---|---|
| 200 | 2,0 | 1951101202 | |
| 200 | 3,0 | 1951101302 | |
| 200 | 4,0 | 1951101402 | |
| 200 | 5,0 | 1951101502 | |
| 300 | 2,0 | 1951101203 | |
| 300 | 3,0 | 1951101303 | |
| 300 | 4,0 | 1951101403 | |
| 300 | 5,0 | 1951101503 | |
| 400 | 2,0 | 1951101204 | |
| 400 | 3,0 | 1951101304 | |
| 400 | 4,0 | 1951101404 | |
| 400 | 5,0 | 1951101504 | |

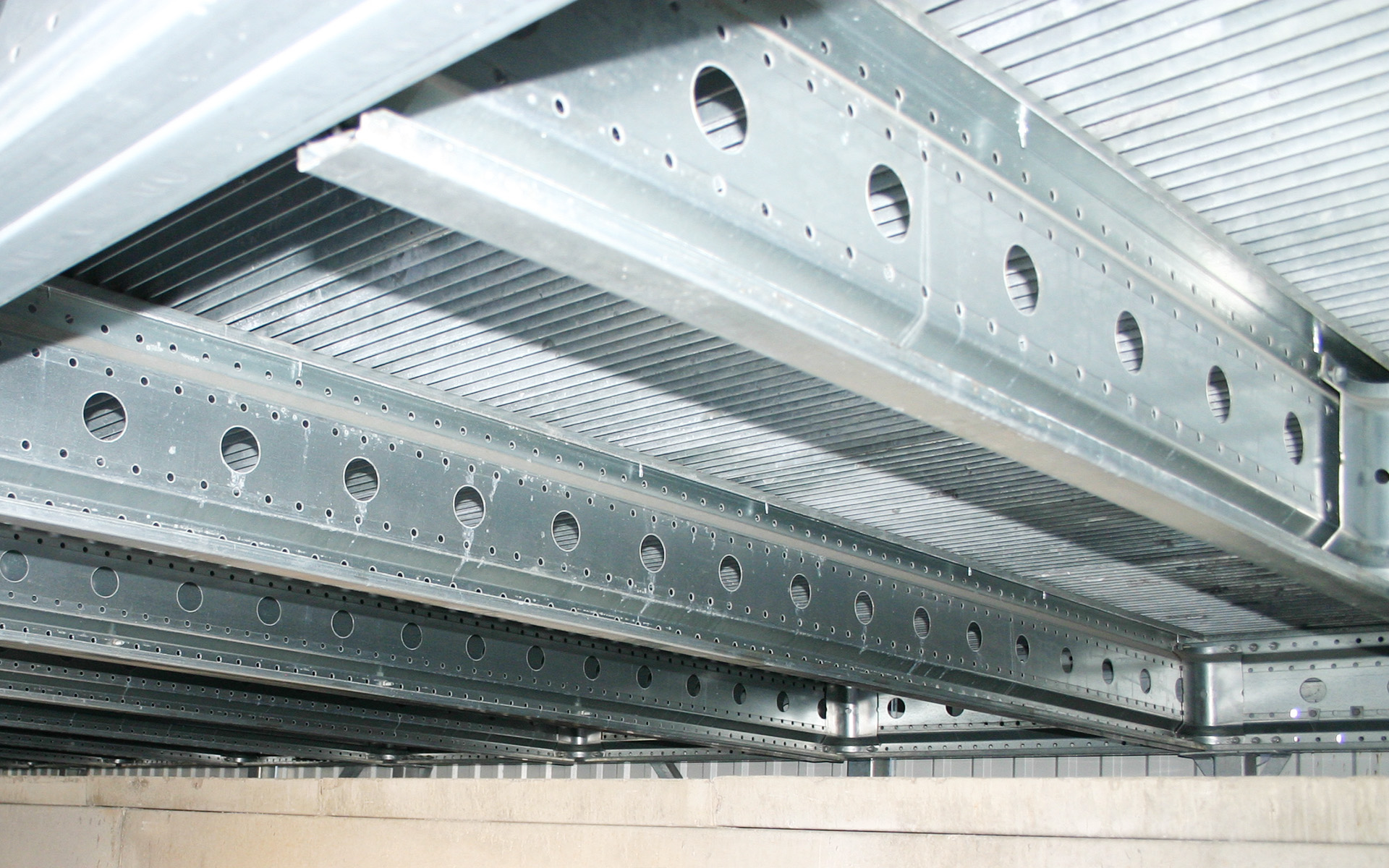

Vi lagerhåller Sigmabalk i längderna 6 000 och 8 000 mm för omgående leverans. Balken är 200 – 400 mm hög och godstjocklek på 2 – 5 mm. Sträckgränsen är 350 N/mm2. Vi erbjuder även kapning.
| Längd (mm) | Höjd (mm) | Godstjocklek (mm) | Art.nr. | Lagerförd |
|---|---|---|---|---|
| 6000 | 200 | 2,0 | 195110520206000 | |
| 8000 | 200 | 2,0 | 195110520208000 | |
| 6000 | 300 | 2,0 | 195110520306000 | |
| 8000 | 300 | 2,0 | 195110520308000 | |
| 6000 | 400 | 2,0 | 195110520406000 | |
| 8000 | 400 | 2,0 | 195110520408000 | |
| 6000 | 200 | 3,0 | 195110530206000 | |
| 8000 | 200 | 3,0 | 195110530208000 | |
| 6000 | 300 | 3,0 | 195110530306000 | |
| 8000 | 300 | 3,0 | 195110530308000 | |
| 6000 | 400 | 3,0 | 195110530406000 | |
| 8000 | 400 | 3,0 | 195110530408000 | |
| 6000 | 200 | 4,0 | 195110540206000 | |
| 8000 | 200 | 4,0 | 195110540208000 | |
| 6000 | 300 | 4,0 | 195110540306000 | |
| 8000 | 300 | 4,0 | 195110540308000 | |
| 6000 | 400 | 4,0 | 195110540406000 | |
| 8000 | 400 | 4,0 | 195110540408000 | |
| 6000 | 200 | 5,0 | 195110550206000 | |
| 8000 | 200 | 5,0 | 195110550208000 | |
| 6000 | 300 | 5,0 | 195110550306000 | |
| 8000 | 300 | 5,0 | 195110550308000 | |
| 6000 | 400 | 5,0 | 195110550406000 | |
| 8000 | 400 | 5,0 | 195110550408000 |
Beslag
Vi lagerhåller ett antal olika beslag för enkel och stabil sammanfogning av Sigmabalkar till önskade konstruktioner. Allt bygger på ihopskruvning via befintliga hål i Sigmabalkarna och beslagen.
Beslag

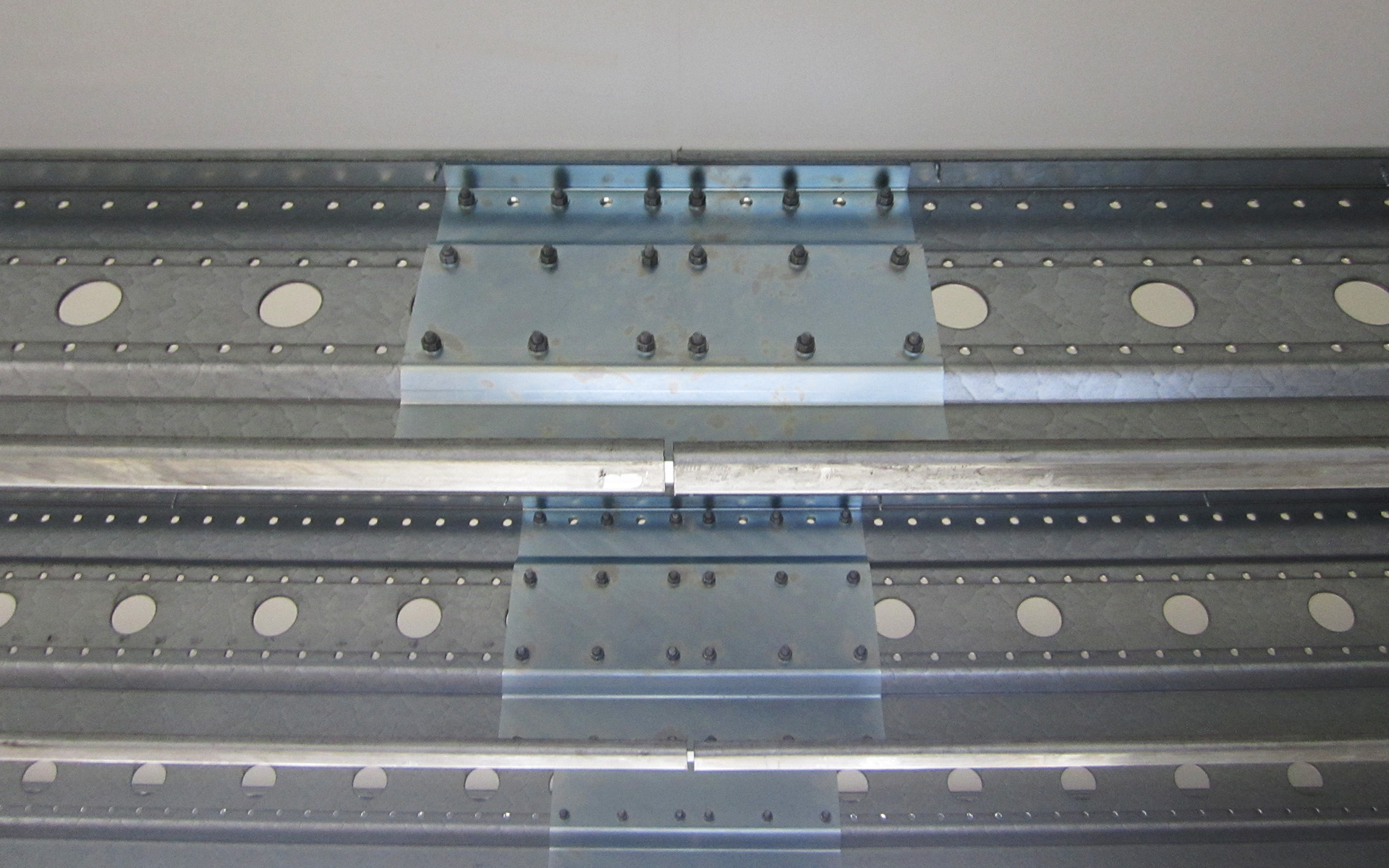

På lager finns balkskarvar (längd 500 mm) till alla Sigmabalkshöjderna.
Sektionsräcken i stål som monteras helt utan svetsning finns också som tillbehör.
Utförande: Galvaniseras enligt ZM310.
| Benämning (mm) | Höjd (mm) | Art.nr. | Lagerförd |
|---|---|---|---|
| Balkskarv modell 200 | 188 | 19511040018 | |
| Balkskarv modell 300 | 288 | 19511040020 | |
| Balkskarv modell 400 | 388 | 19511040022 |
På lager finns balkskarvar (längd 500 mm) till alla Sigmabalkshöjderna.
Sektionsräcken i stål som monteras helt utan svetsning finns också som tillbehör.
Utförande: Galvaniseras enligt ZM310.
| Benämning (mm) | Höjd (mm) | Art.nr. | Lagerförd |
|---|---|---|---|
| Balkskarv modell 200 | 188 | 19511040019 | |
| Balkskarv modell 300 | 288 | 19511040021 | |
| Balkskarv modell 400 | 388 | 19511040023 |

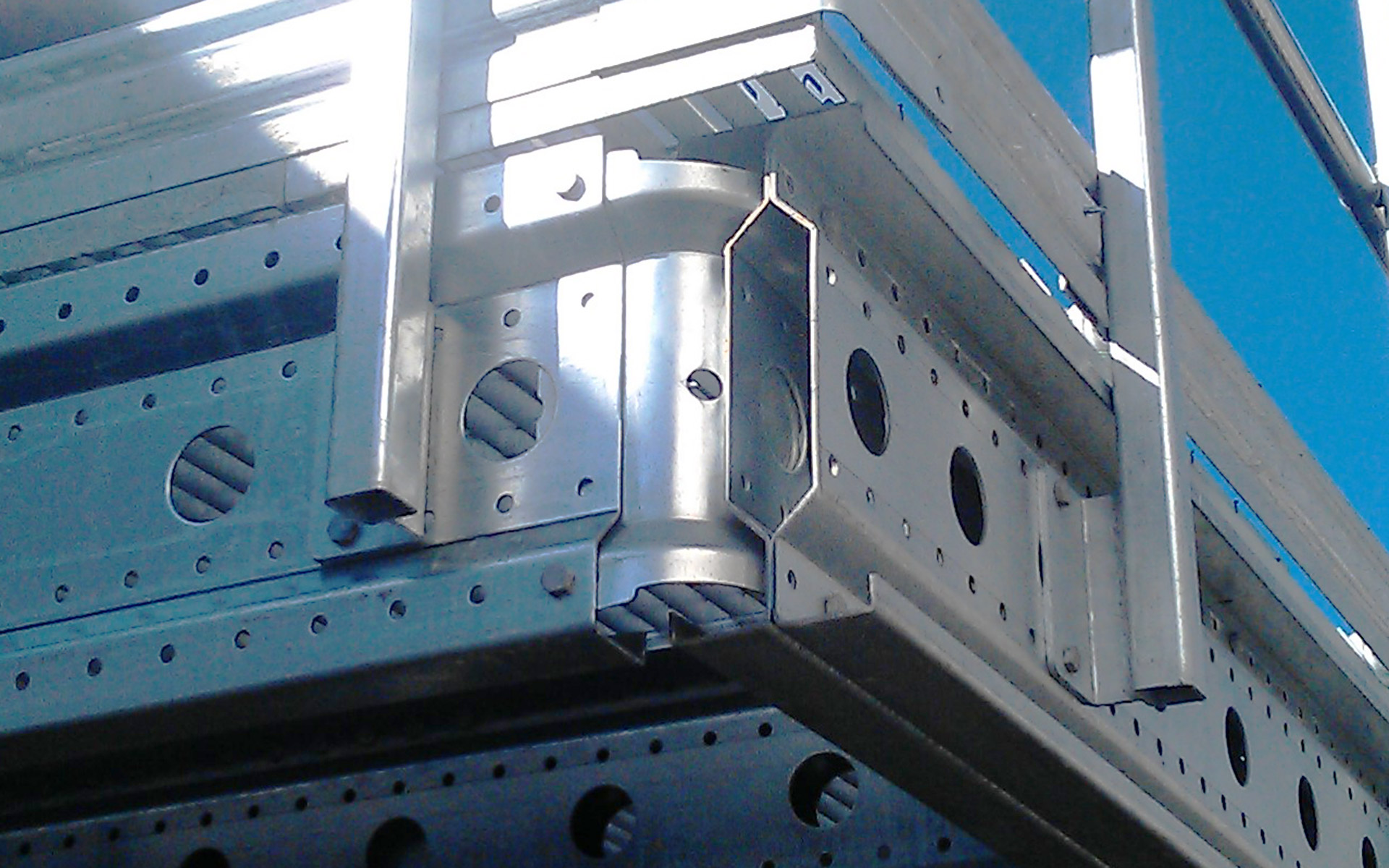

Används till rätvinkliga hörn och andra rätvinkliga sammanfogningar av Sigmabalkar i samma höjd. På lager finns hörnfog till alla Sigmabalkhöjderna.
Utförande: Galvaniseras enligt ZM310.
| Benämning (mm) | Höjd (mm) | Art.nr. | Lagerförd |
|---|---|---|---|
| Hörnfog modell 200 | 200 | 19511040015 | |
| Hörnfog modell 300 | 300 | 19511040016 | |
| Hörnfog modell 400 | 400 | 19511040017 |
Ytbehandling
Vår Sigmabalk är som standard galvaniserad enligt ZM310 för att klara stora påfrestningar. Metoden ger ett mycket starkt skydd mot korrosion. För mer information om våra övriga ytbehandlingar besök vår sida för ytbehandling.
